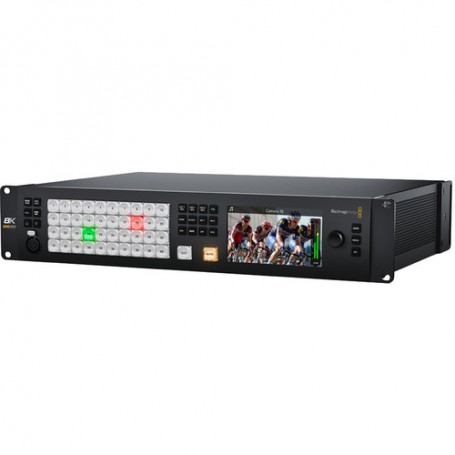

Blackmagic ATEM Constellation 8K
Switcher per la produzione dal vivo in Ultra HD, ricco di funzioni ad altissima prestazione combinabili per operare in 8K.
Il sito Cameratech rispetta tutte le normative sulla sicurezza e privacy
Cameratech spedisce in tutta Italia e all'estero con corriere UPS - DHL - FEDEX
Tutti i prodotti su cameratech.it sono coperti da garanzia ufficiale della casa costruttrice.
Descrizione
Switcher per la produzione dal vivo in Ultra HD, ricco di funzioni ad altissima prestazione combinabili per operare in 8K. Dotato di 4 M/E, offre 40 ingressi 12G-SDI, 24 uscite ausiliarie 12G-SDI, 4 DVE, 4 keyer, 16 keyer ATEM avanzati per chiave cromatica, 4 lettori multimediali, 4 uscite multiview indipendenti in Ultra HD, 2 processori SuperSource e persino conversione di standard su ogni ingresso. In modalità 8K, tutte le funzioni sono utilizzabili in 8K nativo. Lo switcher include anche il talkback e un mixer audio Fairlight professionale a 156 canali con EQ e dinamica.
Connessioni
Ingressi video
40 x fino all’Ultra HD / 10 x in 8K
Uscite video
28 x fino all’Ultra HD / 7 x in 8K
Uscite ausiliarie
24 x fino all’Ultra HD / 6 x in 8K
Trasmissione SDI
1.5G, 3G, 6G, 12G
Ingressi audio
2 x jack bilanciato ¼”; 1 x MADI BNC per 32 canali stereo
Uscite audio
2 x jack bilanciato ¼”; 2 x MADI BNC per 32 canali stereo
Connessioni per timecode
No
Ingresso di riferimento
Tri-sync o black burst
Sincronizzazione di frame
Su tutti i 40 ingressi
Convertitori di frame rate e formato
Su tutti i 40 ingressi
Ingressi video SDI
40 x 10-bit 720p, 1080i, 1080p, 2160p; 10 x 4320p commutabili
Uscite audio extra
1 x XLR a 5 pin per talkback
Uscite audio SDI
2 canali integrati su tutte le uscite SDI
Ingressi audio extra
1 x XLR a 5 pin per talkback
Uscite di programma SDI
Una qualsiasi delle 24 uscite SDI
Uscita di programma SDI convertita in risoluzione minore
No
Uscite di anteprima SDI
Una qualsiasi delle 24 uscite SDI
Multiview
4 x fino all’Ultra HD / 1 x in 8K
Uscite multiview SDI
4
Uscite multiview HDMI
No
Connessione pannello di controllo
Ethernet supporta BaseT 10/100/1000; consente la connessione diretta tra il pannello e lo chassis, o tramite la rete
Generatore interno di timecode
Sì
Uscita tally
Collegando il dispositivo Blackmagic Design GPI and Tally Interface tramite ethernet (non incluso)
Interfaccia computer
1 x porta USB 2.0
Standard
Standard video SD
No
Standard video HD
720p50, 720p59.94
1080i50, 1080i59.94
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94
Standard video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94
Standard video 8K
4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p50, 4320p59.94
Conformità alla norma SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M livello A e B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 e SMPTE 2082‑10, SMPTE 2082‑12
Campionamento video
4:2:2
Precisione colore
10 bit
Spazio colore
REC 601, REC 709, REC 2020
Commutazione automatica SDI
Auto-seleziona 3G‑SDI livello A e B, 6G‑SDI e 12G‑SDI. Richiede il 2SI nella modalità 8K
Specifiche
Chiavi primarie
16 x fino all’Ultra HD / 4 x in 8K (chiave cromatica/lineare/luminanza)
Chiavi secondarie
4 x fino all’Ultra HD / 2 x in 8K
Keyer avanzati per chiave cromatica
16 x fino all’Ultra HD / 4 x in 8K
Talkback
Sì
Ritorno audio
Sì
Chiavi lineari/luminanza
21 x fino all’Ultra HD / 7 x in 8K
Keyer per transizioni (Stinger/DVE)
4 stinger, 4 DVE
Livelli compositivi
28 x fino all’Ultra HD / 7 x in 8K
Generatori di motivi
21 x fino all’Ultra HD / 9 x in 8K
Generatori di colore
2
DVE con bordi 3D e ombre
4 x fino all’Ultra HD / 1 x in 8K
Pannello di controllo
Commutazione d’emergenza dal pannello frontale; pannello di controllo software o pannello hardware opzionale
Riquadri assegnabili
64 x fino all’Ultra HD / 16 x in 8K
Tally
Rosso per il programma, verde per l'anteprima
Etichette per sorgenti
Sì
Multiview
Monitoraggio multiview
4 x 16 layout a scelta per un totale di 64 riquadri
Standard video multiview
HD, Ultra HD, 8K
Lettori multimediali
Lettori multimediali
4 x fino all’Ultra HD / 1 x in 8K
Canali
Segnale di riempimento e chiave per ogni lettore multimediale
Capacità archivio per fotogrammi
64 x fino all’Ultra HD / 24 x in 8K con riempimento e chiave
Capacità archivio per clip
4 x fino all’Ultra HD / 2 x in 8K con riempimento e chiave
Durata clip in 720 HD
3200 fotogrammi
Durata clip in 1080 HD
1600 fotogrammi
Durata clip in Ultra HD
400 fotogrammi
Durata clip in 8K
100 fotogrammi
Formati fotogrammi compatibili
PNG, TGA, BMP, GIF, JPEG, TIFF
Formati video compatibili
TGA
Formati audio compatibili
WAV, MP3, AIFF
Display
Interfaccia
Risoluzione minima del monitor di 1366 x 768
Pannello frontale
Display LCD per il video; 42 pulsanti LED per la configurazione e la commutazione d’emergenza; 8 pulsanti per sorgenti; 4 pulsanti per transizioni; 6 pulsanti per talkback e mix; manopola di controllo; pulsante Set; pulsante di blocco
Elaborazione
Ritardo elaborazione
< 7 linee fino all’Ultra HD / 10 linee in 8K
Mixer audio
156 canali
On/Off/Audio Follow Video selezionabili
Monitoraggio livelli audio e picco
Controllo master gain
EQ a 6 bande, espansore, gate, compressore, limitatore
Conversione in minore risoluzione
No
Software
Pannello di controllo incluso
ATEM Software Control gratuito per Mac 10.13 High Sierra, Mac 10.14 Mojave o successivo, Windows 8.1 a 64 bit o Windows 10 a 64 bit
Aggiornamenti software
Tramite connessione USB 2.0 diretta a Mac OS o Windows. Include l’utilità ATEM Setup
Configurazione
Tramite ATEM Software Control, ad eccezione dell'indirizzo IP dello chassis (configurabile con l’utilità ATEM Setup tramite USB)
Sistemi operativi
Mac 10.14 Mojave
Mac 10.15 Catalina o successivo
Windows 8.1 e 10 a 64 bit
Requisiti di alimentazione
Alimentazione
2 x AC 100-240V interna
Consumo energetico
300 W
Specifiche fisiche
Installazione
Installazione
2RU
Specifiche ambientali
Temperatura operativa
da 0° a 40° C
Temperatura di stoccaggio
da -20° a 60° C
Umidità relativa
da 0% a 90% senza condensazione
Il prodotto include
ATEM Constellation 8K
Scheda SD con software e manuale
