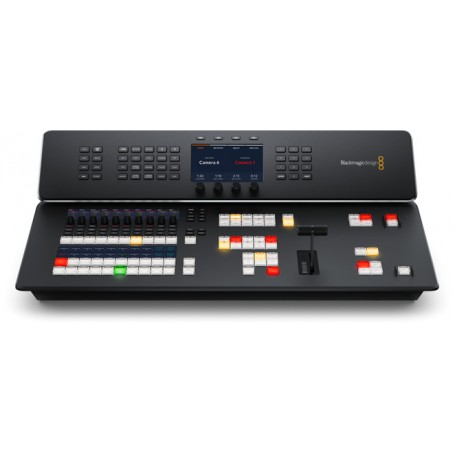

Blackmagic ATEM Television Studio HD8 2TB

Ingressi video SDI

8

Uscite video SDI

12

Trasmissione SDI

1.5G, 3G

Uscite video HDMI

1

Ingressi audio

2 x XLR balanced analog audio,

1 x BNC 32 Ch MADI digital audio,

2 x RCA stereo analog audio,

1 x 5 pin XLR Talkback.

Uscite audio

4 x 1/4 inch Jack analog audio,

1 x BNC 64 Ch MADI digital audio, up to 50 active,

1 x 5 pin XLR Talkback.

Ingressi audio SDI

4 Ch embedded audio on all SDI inputs.

Uscite audio SDI

2 Ch embedded audio on all SDI outputs.

Connessioni per timecode

1 x BNC In, 1 x BNC Out.

Ingresso di riferimento

1 x BNC In, 1 x BNC Out.

Tri-Sync or Black Burst.

Risincronizzazione di sorgenti

On all 8 inputs.

Convertitori di frame rate e formato

On all 8 inputs.

Uscite SDI aux

2

Uscite SDI di programma

1

Uscita webcam

2 x USB-C supporting 720p or 1080p at PGM frame rate.

Multiview

1 x 3G-SDI

1 x HDMI

Remoto

RJ12 supports RS-422

Connessione pannello di controllo

Ethernet. Direct connection between panel and chassis, or via network.

Generatore interno di timecode

Sì

Talkback

RJ45 for 3rd party talkback systems.

Uscita tally

Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included).

Ethernet

4 x RJ45 with internet network switch. Supports 10/100/1000 BASE-T.

Interfaccia computer

2 x USB-C supports USB 3.0 for external drive recording, webcam out, software control, software updates and switcher connection.

Standard video SD

No

Standard ingresso video HD

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Conformità alla norma SDI

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M livello A e B

Campionamento video

4:2:2

Precisione colore

10-bit.

Spazio colore

Rec 709

Auto commutazione SDI

Automatically detects between 1.5G-SDI and level A or level B 3G-SDI.

Banchi effetti

1

Crosspoint diretti

10

Crosspoint aggiuntivi

20

Pulsanti di crosspoint

LED tricolore

Etichette di crosspoint

6 file di LCD, 24 caratteri

Anteprima delle transizioni

1

Bus di selezione sorgenti

1

Pulsanti delle macro

10; altri 10 premendo Shift

Pulsanti delle transizioni

5

Durata delle transizioni

Impostata dal menù LCD di sistema

Pulsanti delle chiavi

8

Pulsanti delle aux

12

Leva di transizione

1

Pulsanti di registrazione

2

Pulsanti di streaming

2

Selettori di transizioni DSK

6

Pulsanti FTB

1

Display LCD di sistema

1

Tastiera numerica

1

Joystick triassiale

1

Chiavi primarie

4

Chiavi secondarie

2

Chiavi cromatiche avanzate

4

SuperSource

1

DVEs

2

Chiavi lineari/luminanza

7

Keyer per transizioni (Stinger/DVE)

1 stinger, 1 DVE

Livelli compositivi

8

Generatori di motivi

7

Generatori di colore

2

Pannello di controllo

Pannello integrato per un controllo completo della commutazione e delle impostazioni

Riquadri assegnabili

16

Etichette per sorgenti nei riquadri

Sì

Tally

Rosso per il programma, verde per l'anteprima

Talkback

Sì

Ritorno audio

Sì

Streaming diretto

Supports direct live streaming using Real Time Messaging Protocol (RTMP) over ethernet or a shared internet connection over USB‑C.

Registrazione diretta

Sulla memoria flash M.2 interna inclusa o su un supporto esterno tramite le porte di espansione USB-C

Registrazione video

Program recorded as a H.264 .mp4 file at the streaming quality setting and at the ATEM video standard with AAC audio.

Internal Memory

M.2 NVMe da 2TB installata

Formattazione

Supports media formatted ExFAT (Windows/Mac). APFS or HFS+ (Mac).

Monitoraggio

1 x multi view via SDI and HDMI configurable to 16, 13, 10, 7 or 4 up views. Includes monitoring of Program, Preview, Inputs, Media Players, DSKs, SuperSource, Clean Feed with optional labels and audio meters.

Standard video multiview

HD

Risoluzione minima del display

1366 x 768

Lettori multimediali

2

Canali

Fill and key for each media player.

Capienza archivio per fotogrammi

20

Formati fotogrammi compatibili

PNG, TGA, BMP, GIF, JPEG and TIFF.

Capienza archivio per clip

2 x up to 1080p60.

Lunghezza clip 720 HD nel media player

400 frames.

Lunghezza clip 1080 HD nel media player

200 frames.

Formati video del Media Pool

TGA sequence.

Formati audio del Media Pool

WAV, MP3 and AIFF.

Ritardo elaborazione

< 10 lines when genlocked and in the same format as the switcher.

Mixer

58 Channel mixer.

Selectable On/Off/Audio-Follow-Video.

Level and Peak metering.

Master gain control.

6 band parametric EQ, Dynamics including Expander, Gate, Compressor and Limiter.

Controllo camera

When used with most Blackmagic Design cameras, ATEM can control focus, iris and zoom of compatible lenses and camera settings including gain, white balance, tint, shutter, ND filter, color corrector, tally and record start/stop.

Riduzione risoluzione

No

Pannello di controllo incluso

ATEM Software Control Panel included free for Mac 12.0 Monterey, Mac 13.0 Ventura or later. and Windows 10 or 11.

Aggiornamenti software

Da un computer Mac o Windows mediante connessione USB o ethernet. L’utilità ATEM Setup è inclusa

Mac 14.0 Sonoma,
Mac 15.0 Sequoia o successivo

Windows 10 e 11

Alimentazione

1 x Internal 100 - 240 AC 50/60Hz with IEC C14 socket.

1 x 4 pin XLR 12V DC In for external power supply or battery use.

Consumo energetico

100 W max.

Temperatura operativa

0° to 40° C (32° to 104° F)

Temperatura di stoccaggio

-20° to 60° C (-4° to 140° F)

Umidità relativa

0% to 90% non-condensing

ATEM Television Studio HD8 2TB

Wallet di benvenuto con codice QR per scaricare il software
