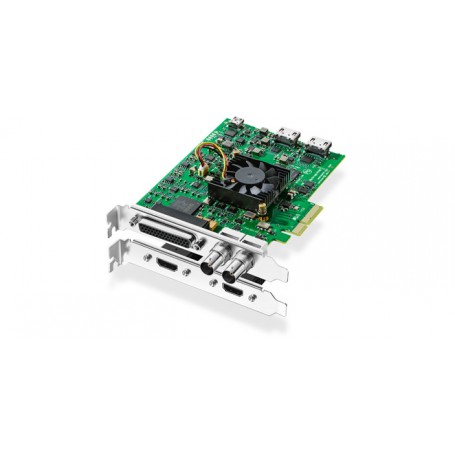

Blackmagic Studio 4K

Ingressi video SDI

1 x SD/HD/2K/4K a 10 bit. Supporta 6G 4:2:2 e 3G 4:4:4

Uscite video SDI

1 x SD/HD/2K/4K a 10 bit. Supporta 6G 4:2:2 e 3G 4:4:4

Ingressi video analogico

1 x a componenti YUV su 3 BNC, 1 x composito, 1 x s-video. Il video a componenti supporta HD e SD

Uscite video analogico

1 x a componenti YUV su 3 BNC, 1 x composito, 1 x s-video, 1 x SD-SDI. Il video a componenti supporta HD e SD

Ingressi audio analogico

4 canali di audio analogico bilanciato professionale tramite jack 1/4"

Uscite audio analogico

4 canali di audio analogico bilanciato professionale tramite jack 1/4" I canali 3 e 4 diventano uscite AES/EBU

Ingressi audio AES/EBU

2 canali audio non bilanciato con convertitore di frequenza di campionamento

Uscite audio AES/EBU

2 canali non bilanciati. Le uscite 3 e 4 di audio analogico diventano uscite AES/EBU per i canali audio 3/4 e 5/6, per un totale di 6 canali audio AES/EBU di uscita

Ingressi audio SDI

16 canali integrati in HD/2K/4K 8 canali integrati in SD

Uscite audio SDI

16 canali integrati in HD/2K/4K 8 canali integrati in SD

Ingressi video HDMI

1 x connettore HDMI tipo A

Uscite video HDMI

1 x connettore HDMI tipo A

Ingressi audio HDMI

8 canali integrati in SD/HD/4K

Uscite audio HDMI

8 canali integrati in SD/HD/4K

Ingresso sync

Tri-sync o black burst

Controllo dispositivo

Porte di controllo RS422 compatibili con Sony™. Porte seriali TxRx, reversibili tramite software

Interfaccia computer

PCI Express a 4 percorsi di seconda generazione, compatibile con slot PCIe a 4, 8, e 16 percorsi

AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 HQ, DNxHR & DNxHD, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, 4:2:2 non compresso a 8 bit, 4:2:2 non compresso a 10 bit, 4:4:4 non compresso a 10 bit

Software inclusi

Media Express, Disk Speed Test, LiveKey, utilità Blackmagic Desktop Video, e driver Blackmagic su Mac OS e Windows. Media Express, utilità Blackmagic Desktop Video e driver Blackmagic per Linux

Aggiornamento del software interno

Firmware integrato nel driver. Si carica all'avvio del sistema o tramite l'utilità di aggiornamento

Installazione fisica

PCI Express a 4 percorsi di seconda generazione, compatibile con slot PCI Express a 4, 8 e 16 percorsi su Mac OS, Windows, e Linux. Per tutti i requisiti di sistema consulta la pagina di supporto

Standard video SD

525i59.94 NTSC, 625i50 PAL

Standard video HD

720p50, 720p59.94, 720p60
1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

Standard video 2K (solo SDI)

2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p

Standard video Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30

Standard video 4K

4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p*
* Solo SDI

Conformità alla norma SDI

SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 2081, ITU-R BT.656 and ITU-R BT.601

Metadati SDI compatibili

RP188/SMPTE 12M-2 e sottotitoli chiusi

Campionamento video SDI

4:2:2 e 4:4:4*
*4K = 4:2:2

Precisione colore SDI

4:4:4 RGB a 8 e 10 bit in tutte le modalità fino a 1080p25 2K DCI, e 4:2:2 YUV a 8 e 10 bit in tutte le modalità

Spazio colore

REC 601, REC 709

Campionamento video HDMI

4:4:4, 4:2:2 e 4:2:0

Precisione colore HDMI

RGB HD a 10 bit
e YUV HD/4K a 10 bit

Configurazione HDMI

HDMI 1.4b. Configurazione automatica sul monitor collegato

Campionamento audio

Frequenza di campionamento di standard televisivo di 48kHz a 24 bit.

Precisione colore

10 bit

Spazio colore

REC 601, REC 709

Risoluzione HDMI

Pixel per pixel fino alle risoluzioni 4K

Compatibilità con diversi tipi di frequenza

Le connessioni video HDMI e SDI commutano tra SD/HD/2K/Ultra HD. Le connessioni video analogico commutano tra SD/HD

Protezione anticopia

L'ingresso HDMI non consente l'acquisizione da fonti HDMI con protezione anticopia. Accertarsi sempre del diritto di copyright prima di acquisire e distribuire qualsiasi contenuto

Conversione in risoluzione minore (da HD)

Hardware di conversione integrato per convertire i segnali HD-SDI tramite l'uscita SDI, e i segnali SD tramite SD-SDI, composito, e S-Video per formati HD in fase di riproduzione. Commuta da video analogico a video a componenti, e seleziona HD o SD. Formati letterbox, anamorfico 16:9, e center cut 4:3 selezionabili

Conversione in risoluzione maggiore (SD/HD)

Tramite software da SD a 720HD o 1080HD in fase di acquisizione. Effetti pillarbox (4:3 e 14:9) e zoom (16:9).

Conversione incrociata

Tramite software da 720HD a 1080HD e viceversa in fase di riproduzione

Effetti in tempo reale

Effetti interni di DaVinci Resolve e Final Cut Pro X. Effetti Adobe Premiere Pro CC Mercury Playback Engine. Effetti interni di Avid Media Composer

Conversione spazio colore

Hardware di conversione in tempo reale

Mac 10.15 Catalina
Mac 11.0.1 Big Sur o successivo

Windows 8.1 e 10 a 64 bit

Linux

Consumo energetico

22 W

Temperatura operativa

da 5° a 40° C

Temperatura di stoccaggio

da -20° a 45° C

Umidità relativa

da 0% a 90% senza condensazione

DeckLink Studio 4K

Cavo breakout per analogico e controllo RS‑422

Sostegno rigido per HDMI

Garanzia limitata di tre anni fornita dal produttore
