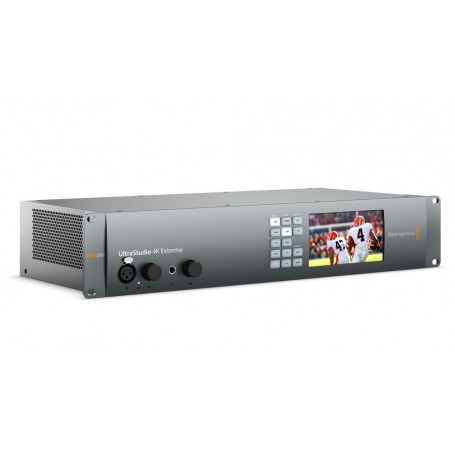

Blackmagic UltraStudio 4K Extreme 3
Blackmagic Design UltraStudio 4K Extreme 3, 40Gbps Thunderbolt 3 e I/O PCIe, Advanced 4K 60p RGB/Ingest stereoscopica, 12G-SDI, HDMI 2.0, Connessioni analogiche, 4-Ch XLR e 2-Ch AES/EBU Audio, Reference, Timecode, porte RS-422, campionamento video 4:4:4, codifica H.265 in tempo reale, schermata di anteprima su LCD, ampia compatibilità software Mac/Windows, fattore di forma 2 RU; due PSU integrate
Il sito Cameratech rispetta tutte le normative sulla sicurezza e privacy
Entro 24h e 48h in tutta Italia e all'estero con FEDEX TNT UPS
Tutti i prodotti su cameratech.it sono coperti da garanzia ufficiale della casa costruttrice.
Descrizione
UltraStudio 4K Extreme 3 è la soluzione di acquisizione e riproduzione più avanzata al mondo per computer PCI Express e Thunderbolt. È dotato di tecnologia Thunderbolt 3 a 40Gb/s e connessioni professionali 12G‑SDI e HDMI 2.0, per lavorare fino a 60 fps con profondità colore Deep Color RGB a 12 bit. Offre il supporto per i workflow in HDR tramite HDMI 2.0 tipo A, e per i frame elevati del 4K. Ospita numerose connessioni analogiche e digitali, ed è compatibile con qualsiasi camera, deck, router, e display. Include persino un hardware di codifica in H.265 in tempo reale.
Scarica il manuale Scarica il softwareConnessioni
Ingressi video SDI
2 x 12Gb/s e 2 x 6Gb/s SD/HD/2K/4K.
Compatibile con 4:2:2/4:4:4 single/dual/quad link.
Commutano tra 2D/3D
Uscite video SDI
2 x 12Gb/s e 2 x 6Gb/s SD/HD/2K/4K.
Compatibile con 4:2:2/4:4:4 single/dual/quad link.
Commutano tra 2D/3D
Trasmissione SDI
270Mb, 1.5G, 3G, 6G, 12G.
Fibra ottica SDI
Ammette 2 moduli SMPTE opzionali
Video SDI di loop
4 x SD/HD/2K/4K con reclocking abbinati agli ingressi corrispondenti
Uscite video SDI ripetute
2 x 12Gb/s e 2 x 6Gb/s SD/HD/2K/4K.
Compatibile con 4:2:2/4:4:4 single/dual/quad link.
Commutano tra 2D/3D
Ingressi video analogico
1 x YUV a componenti su 3 BNC, 1 x NTSC/PAL composito su 1 BNC
Uscite video analogico
1 x YUV a componenti su 3 BNC, 1 x NTSC/PAL composito su 1 BNC
Ingressi audio analogico
4 x canali di audio analogico bilanciato professionale tramite connettori XLR; 2 x canali di audio non bilanciato di largo consumo tramite connettori RCA
Uscite audio analogico
4 canali di audio analogico bilanciato professionale tramite connettori XLR
Ingressi/uscite ottiche (opzionale)
2 x 12Gb/s
Ingressi audio AES/EBU
2 canali non bilanciati con convertitore di frequenza di campionamento su connettore BNC
Uscite audio AES/EBU
2 canali non bilanciati su connettore BNC
Ingressi audio SDI
16 canali integrati in SD/HD/2K/4K
Uscite audio SDI
16 canali integrati in SD/HD/2K/4K
Ingressi video HDMI
Connettore HDMI 2.0 tipo A compatibile con il 2160p60
Uscite video HDMI
Connettore HDMI 2.0 tipo A compatibile con il 2160p60
Ingressi audio HDMI
8 canali integrati in SD/HD/4K
Uscite audio HDMI
8 canali integrati in SD/HD/4K
Ingresso microfono
1 x 48V tramite connettore XLR. Alimentazione phantom commutabile tramite software di controllo
Ingresso timecode
1 x XLR
Uscita timecode
1 x XLR
Ingresso sync
1 x di riferimento. Tri‑sync o black burst
Uscita sync
1 x di riferimento di loop. Tri‑sync o black burst
Interfaccia computer
Thunderbolt™ 3 (Mac OS e Windows), PCI Express a 4 percorsi di seconda generazione
Alimentazione
2 x ingressi AC con connettore IEC C14. 120‑240V, 50‑60Hz
Codec compatibili
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes 422 LT, Apple ProRes 422 Proxy, 4:2:2 non compresso a 8 bit, 4:2:2 non compresso a 10 bit, 4:4:4 non compresso a 10 bit
Software
Software inclusi
DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, utilità Blackmagic Desktop Video e driver Blackmagic per Mac OS e Windows. Media Express, utilità Blackmagic Desktop Video e driver Blackmagic per Linux
Aggiornamento del software interno
Firmware integrato nel driver del software. Si carica all'avvio del sistema o tramite il software di aggiornamento
Applicazioni software
DaVinci Resolve
Fusion
Final Cut Pro X
Adobe Premiere Pro CC
Avid Media Composer
Adobe After Effects CC
Avid Pro Tools
Steinberg Cubase
Steinberg Nuendo
Adobe Photoshop CC
Altre applicazioni compatibili:
The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air (Just: Play & Live & In), Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Derivative TouchDesigner, Assimilate Scratch, Burst Video WebClip2Go, Burst Video [REC]Marker, Zoom
La riproduzione e l’acquisizione in HDR e REC 2020 dipendono dall’applicazione usata. Verificare la compatibilità con il fornitore del software
Standard video SDI
Standard video SD
525i59.94 NTSC, 625i50 PAL
Standard video HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
Standard video 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI
Standard video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
Standard video 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
Standard video 3D
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI
Conformità alla norma SDI
SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 435, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2081-11, SMPTE 2082-10, SMPTE ST2108‑1, ITU-R BT.656 e ITU-R BT.601
Metadati SDI
RP 188/SMPTE 12M-2 e sottotitoli chiusi
Campionamento audio SDI
Frequenza di campionamento di standard televisivo di 48kHz e 24 bit
Campionamento video SDI
4:4:4, 4:2:2
Spazio colore SDI
REC 601, REC 709, REC 2020
Compatibilità HDR
Pacchetti di metadati HDR, caratteristiche di trasferimento HLG e PQ
Configurazione SDI
L'uscita SDI è configurabile per il quad link 3Gb/s tramite l’utilità Blackmagic Desktop Video. Usando single link 12Gb/s tramite SDI A, o dual link 6Gb/s tramite SDI A e B, SDI C e D trasmettono segnali HD convertiti in risoluzione minore
Standard video HDMI
Standard video SD
525i59.94 NTSC, 625i50 PAL
Standard video HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60
Standard video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Standard video 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
Standard video 3D
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080i50, 1080i59.94, 1080i60
Campionamento audio HDMI
Frequenza di campionamento di standard televisivo di 48kHz e 24 bit
Campionamento video HDMI
4:4:4, 4:2:2, 4:2:0
Spazio colore HDMI
REC 601, REC 709, REC 2020
Compatibilità HDR
Pacchetti di metadati HDR statici, caratteristiche di trasferimento HLG e PQ
Configurazione HDMI
HDMI 2.0b è compatibile con Deep Color e HDR. Configurazione automatica sul monitor collegato
Supporto multi‑rate
Le connessioni video HDMI e SDI commutano tra SD/HD/Ultra HD e 4K. Le connessioni video analogico a componenti commutano tra SD e HD
Protezione anticopia
L'ingresso HDMI non consente l'acquisizione da sorgenti HDMI con protezione anticopia. Accertarsi sempre dei diritti di copyright prima di acquisire o distribuire qualsiasi contenuto
Framebuffer hardware
ARGB, BGRA (4:4:4:4 RGB a 8 bit), r210 (4:4:4 RGB a 10bit), R12B e R12L (4:4:4 RGB a 12 bit) fino al 2160p30.
2vuy (4:2:2 YUV a 8 bit) e v210 (4:2:2 YUV a 10 bit) in tutte le modalità
Precisione colore
4:4:4 RGB a 8, 10 e 12 bit fino al 2160p30, e 4:2:2 YUV a 8 e 10 bit in tutti gli standard
Acquisizione da computer
2 x Thunderbolt 3 per Mac e Windows, e PCI Express Gen 2 per Mac, Windows e Linux. Include il pacchetto SDK Blackmagic Desktop Video
Controllo
Pannello di controllo integrato
14 pulsanti per la selezione degli ingressi. Display a colori da 5 pollici
Controllo dispositivo
2 x RS‑422
Elaborazione
Codifica
Hardware di conversione H.265 in tempo reale
Conversione in risoluzione minore (Ultra HD>HD)
Hardware di conversione integrato ad alta prestazione da Ultra HD a HD. I segnali convertiti sono trasmessi dalle uscite SDI C e D, o HDMI quando è connessa una Tv HD
Conversione in risoluzione minore (HD>SD)
Hardware di conversione integrato ad alta prestazione da HD a SD. I segnali convertiti sono trasmessi dalle uscite SDI B, a componenti e composito NTSC/PAL. Formati selezionabili: letterbox, anamorfico 16:9 e center cut 4:3
Conversione in risoluzione maggiore (SD>HD)
Hardware di conversione integrato ad alta prestazione da SD a 720HD o 1080HD in fase di riproduzione. Formati selezionabili: pillarbox 4:3 e zoom (14:9 e 16:9)
Conversione incrociata in HD
Hardware di conversione integrato ad alta prestazione da 720p a 1080HD e viceversa durante la riproduzione
Effetti in tempo reale
Effetti interni di DaVinci Resolve e Final Cut Pro X. Effetti di Adobe Premiere Pro CC Mercury Playback Engine. Effetti interni di Avid Media Composer
Conversione spazio colore
Hardware di conversione in tempo reale
Elaborazione 3D
Acquisizione e riproduzione dual stream e frame packing
Installazione fisica
Richiede un computer con porta Thunderbolt o slot PCI Express libero. Blackmagic PCI Express Cable Kit disponibile separatamente per la connessione PCI Express di terza generazione ad alta velocità. Consultare le pagine di supporto per tutti i requisiti di sistema
Sistemi operativi
Mac 10.15 Catalina
Mac 11.1 Big Sur o successivo
Windows 8.1 e 10 a 64 bit
Linux
Requisiti di alimentazione
2 x AC 100-240V interna
Specifiche fisiche
Specifiche ambientali
Temperatura operativa
da 5° a 40° C
Temperatura di stoccaggio
da -20° a 45° C
Umidità relativa
da 0% a 90% senza condensazione
Il prodotto include
UltraStudio 4K Extreme 3
Scheda SD con software e manuale
Scheda SD con DaVinci Resolve
